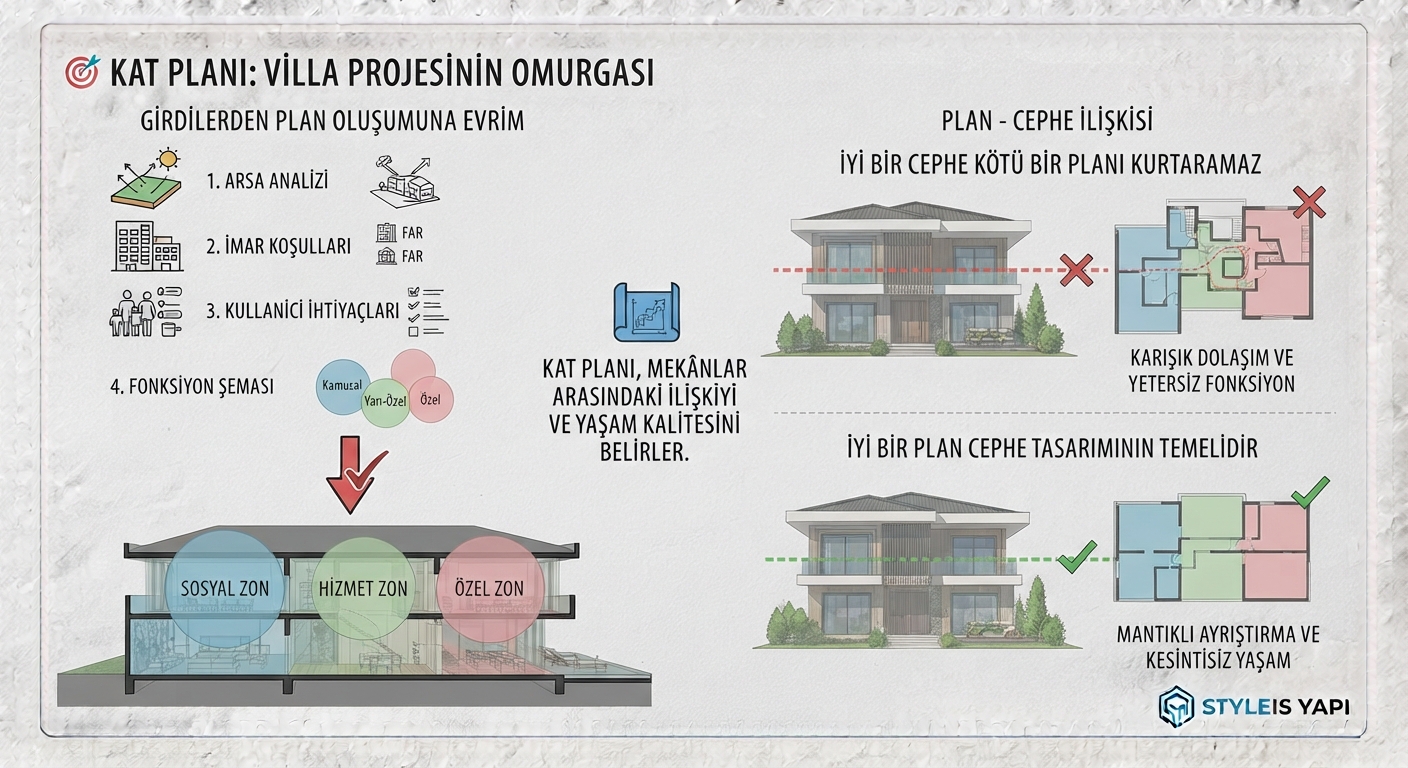

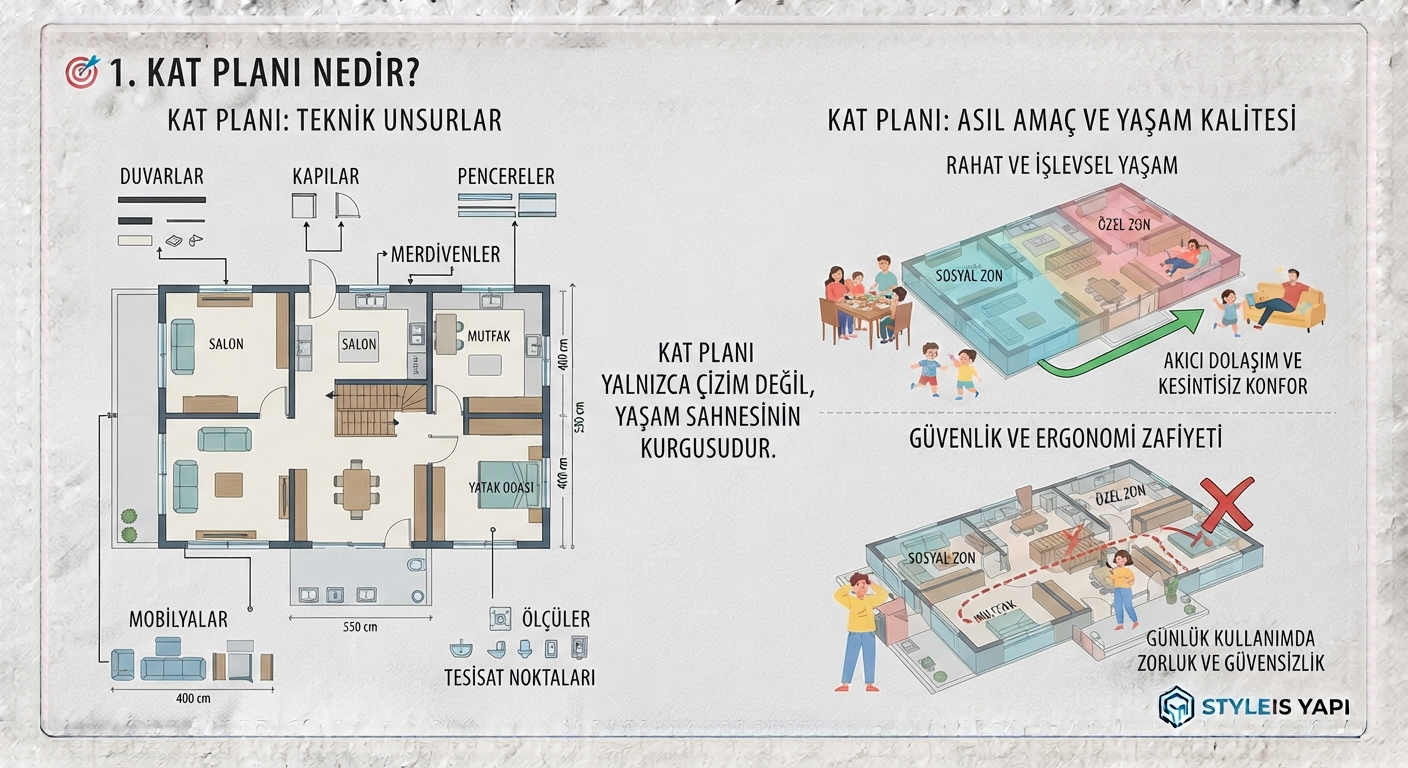

Kat planı, yapının belirli bir yatay kesit üzerinden görülen mekan organizasyonudur.

Kat planında:

• Duvarlar
• Kapılar
• Pencereler
• Merdivenler
• Mekanlar
• Mobilyalar
• Ölçüler
• Tesisat noktaları

gibi bilgiler gösterilebilir.

Ancak kat planı yalnızca çizim değildir.

Asıl amaç:

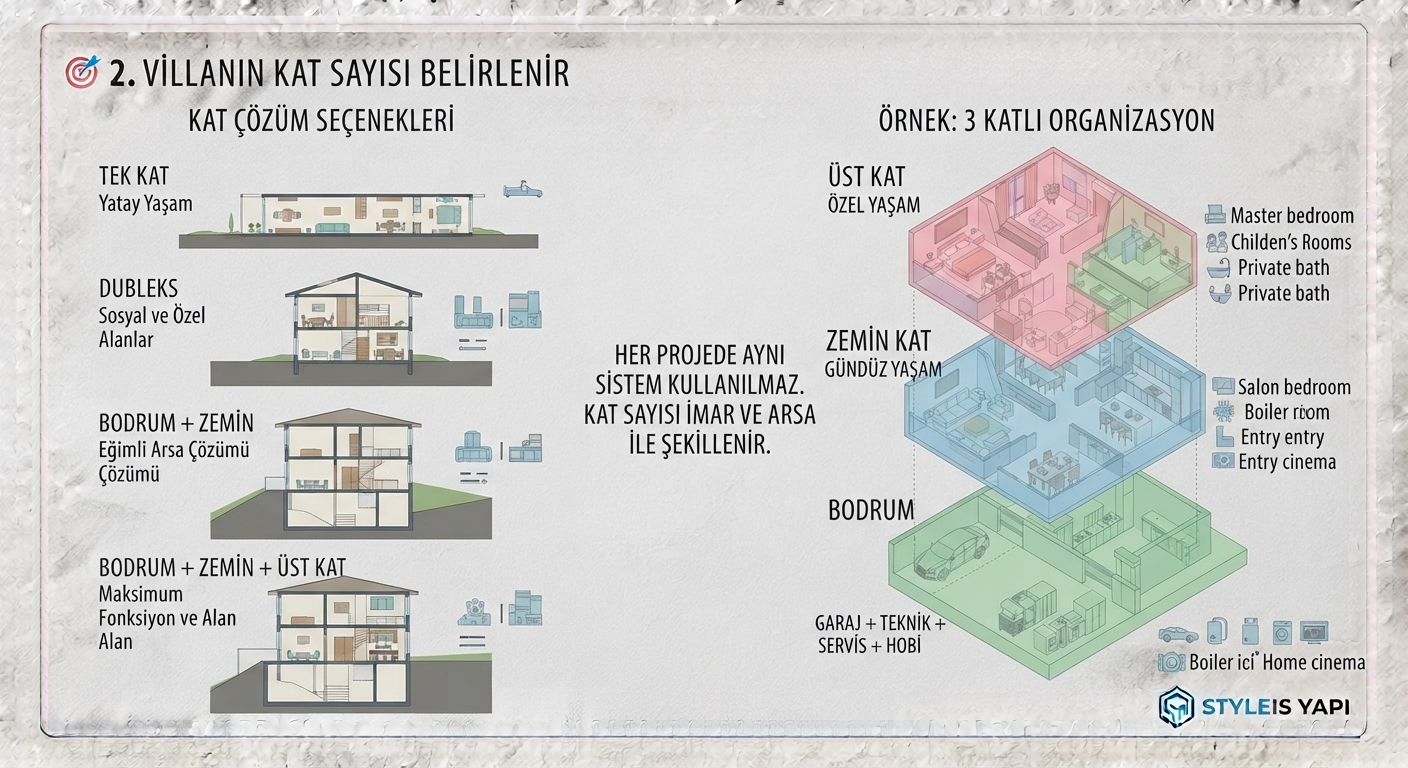

İmar koşulları ve arsa özellikleri doğrultusunda villa:

• Tek kat
• Dubleks
• Bodrum + zemin
• Bodrum + zemin + üst kat

gibi çözülebilir.

Örneğin:

Zemin kat

Gündüz yaşamı

Üst kat

Özel yaşam

Bodrum

Garaj + teknik + servis + hobi  şeklinde bir organizasyon oluşturulabilir.

Her projede aynı sistem kullanılmaz.

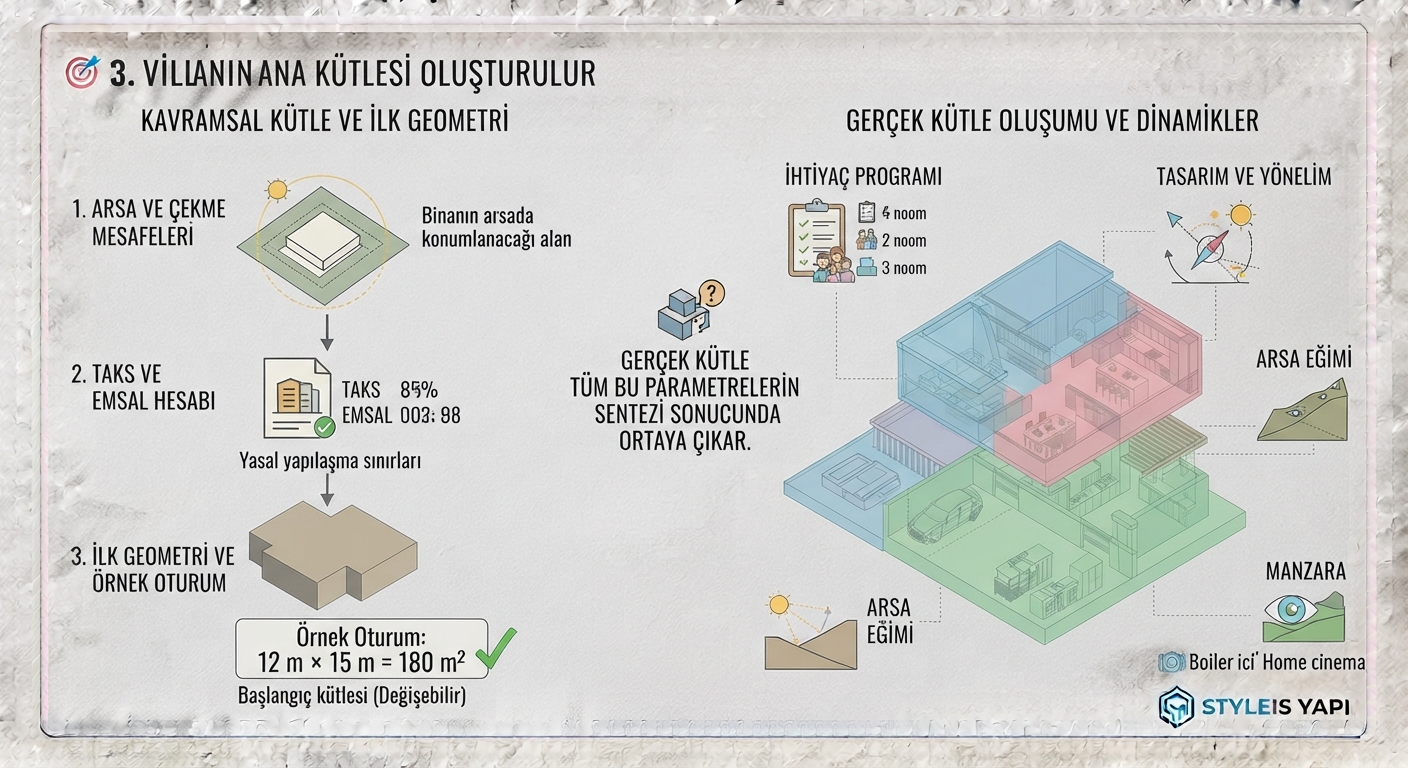

Öncelikle binanın arsaya oturacağı ana geometrisi belirlenir.

Örneğin: 12 m × 15 m = 180 m²  gibi bir yapı oturumu düşünülebilir.

Ancak bu değer yalnızca örnektir.

Gerçek kütle: arsa + çekme mesafeleri + TAKS + emsal + ihtiyaç programı + tasarım birlikte değerlendirilerek belirlenir.

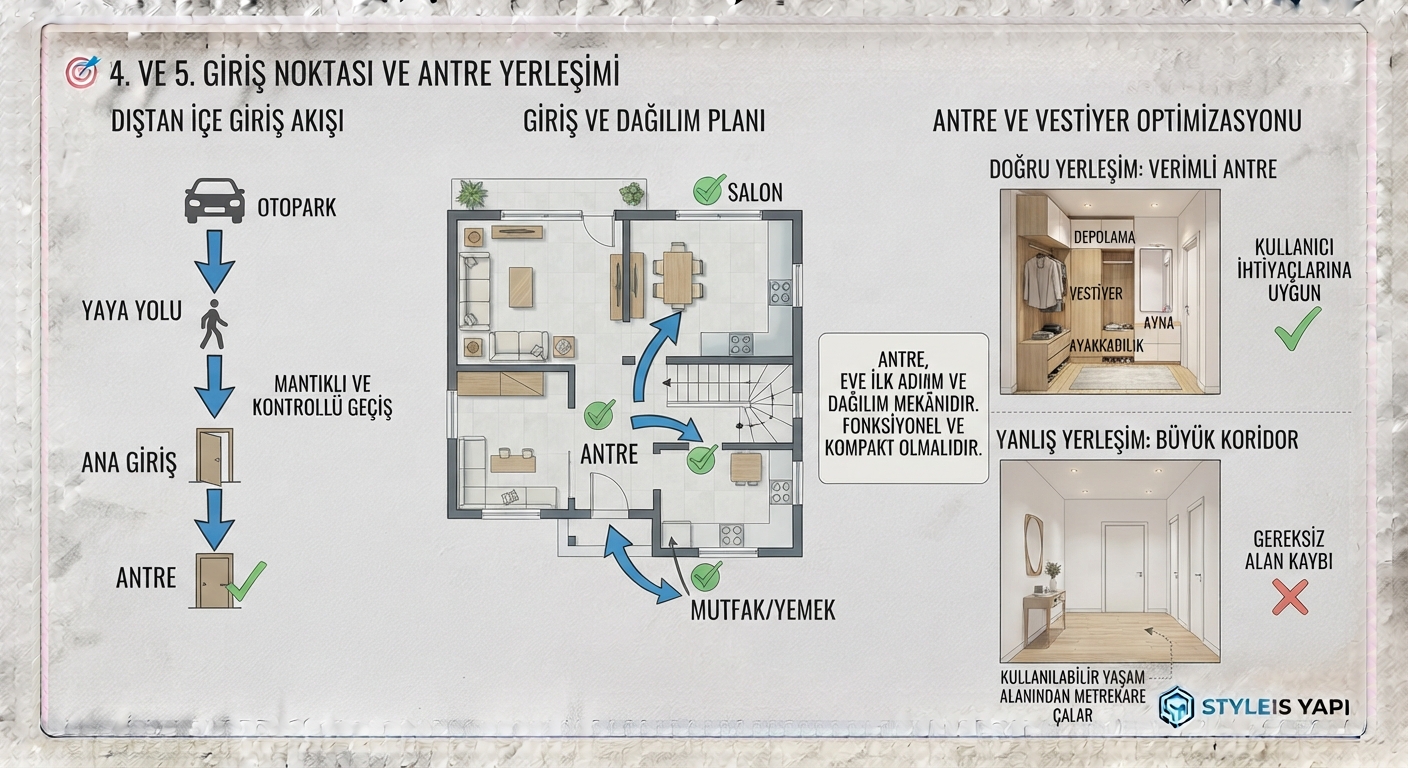

Kat planında ilk önemli noktalardan biri giriş kapısıdır.

Giriş: Otopark → Yaya yolu → Ana giriş → Antre ilişkisini sağlamalıdır.

Giriş kapısından içeri girildiğinde kullanıcı:

• Salona
• Merdivene
• Mutfak/yemek alanına

mantıklı bir şekilde yönlendirilmelidir.

Girişin hemen yanında ihtiyaç varsa:

• Vestiyer
• Ayakkabılık
• Depolama
• Ayna

planlanır. Antre gereğinden fazla büyütülmemelidir. Çünkü antre ve koridorların büyümesi, kullanılabilir yaşam alanından metrekare çalar.

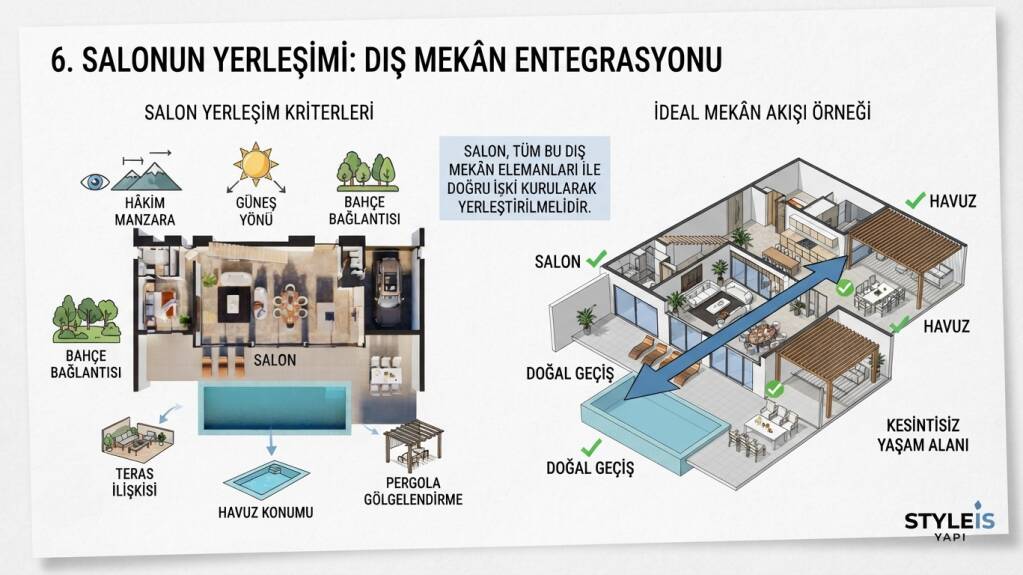

Salon genellikle villanın en önemli mekanlarından biridir.

Yerleşim sırasında:

• Manzara
• Güneş
• Bahçe
• Teras
• Havuz
• Pergola

dikkate alınır.

Örneğin: Salon → Geniş sürme cam → Teras → Pergola → Havuz  ilişkisi kurulabilir.

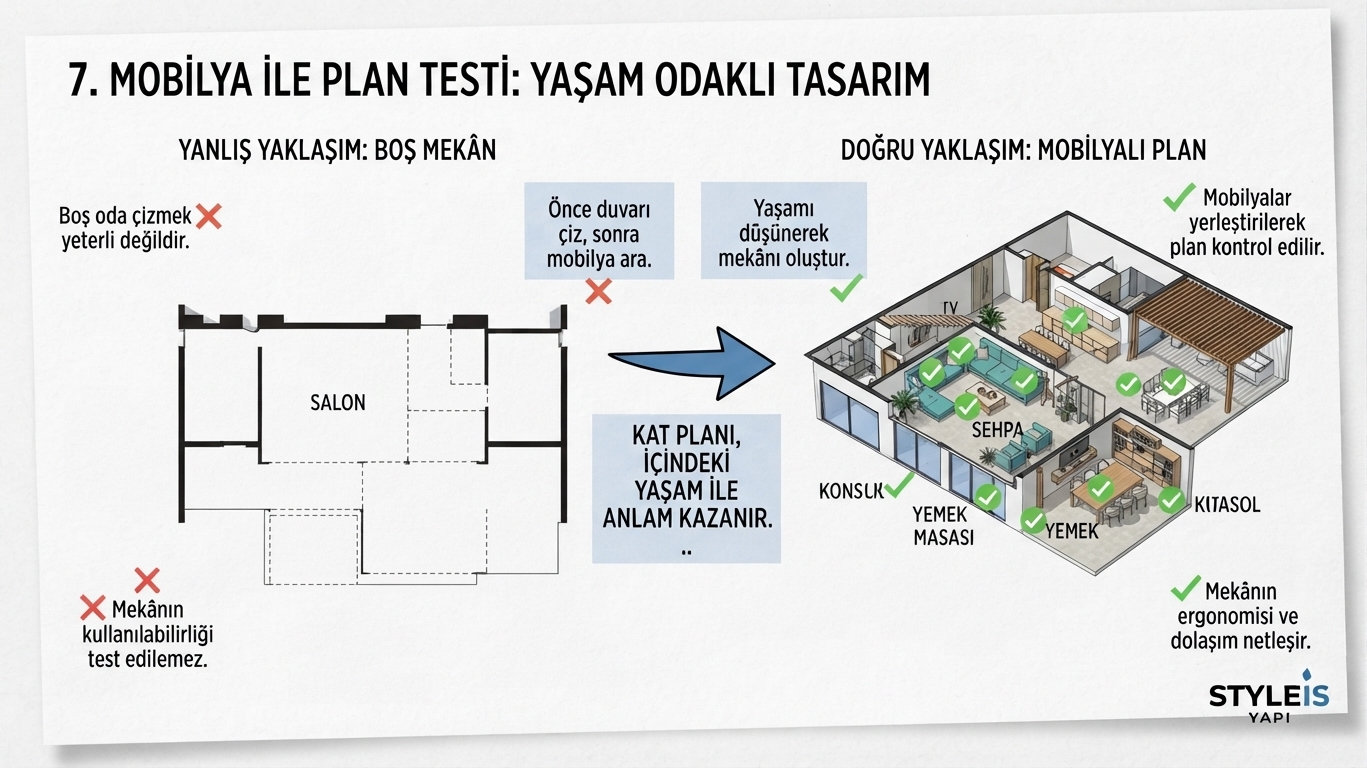

Boş bir oda çizmek yeterli değildir.

Salonun içerisine yaklaşık mobilyalar yerleştirilerek plan kontrol edilir:

• Koltuk
• TV
• Sehpa
• Yemek masası
• Konsol
• Kitaplık

Bu sayede mekanın gerçekten kullanılıp kullanılamadığı görülür.

Temel prensip:

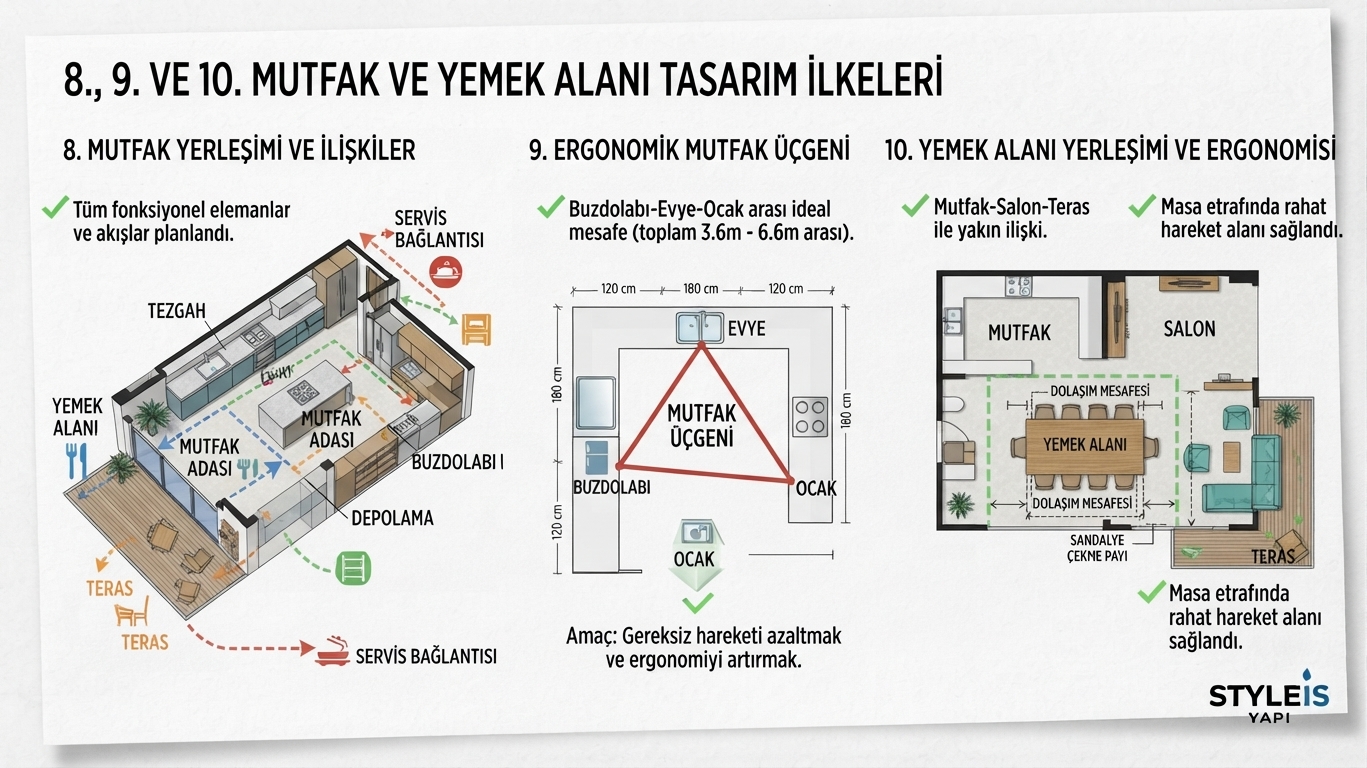

Mutfak için:

• Tezgah
• Evye
• Ocak
• Fırın
• Buzdolabı
• Mutfak adası
• Depolama

yerleri düşünülür.

Mutfak ile: Yemek alanı + kiler + servis bağlantısı + teras arasındaki ilişkiler kontrol edilir.

Geleneksel mutfak planlamasında önemli bir prensip:

Buzdolabı → Evye → Ocak

arasındaki kullanım ilişkisidir.

Bu üç ana nokta birbirinden aşırı uzak olmamalıdır.

Amaç: gereksiz hareketi azaltmak ve mutfağı daha ergonomik hale getirmektir.

Yemek alanı:

• Mutfağa
• Salona
• Terasa

yakın konumlandırılabilir.

Özellikle villa projelerinde büyük yemek masası düşünülüyorsa masa etrafındaki dolaşım mesafeleri de hesaba katılmalıdır.

Sadece masanın sığması yeterli değildir.

Sandalyenin rahatça çekilebilmesi gerekir.

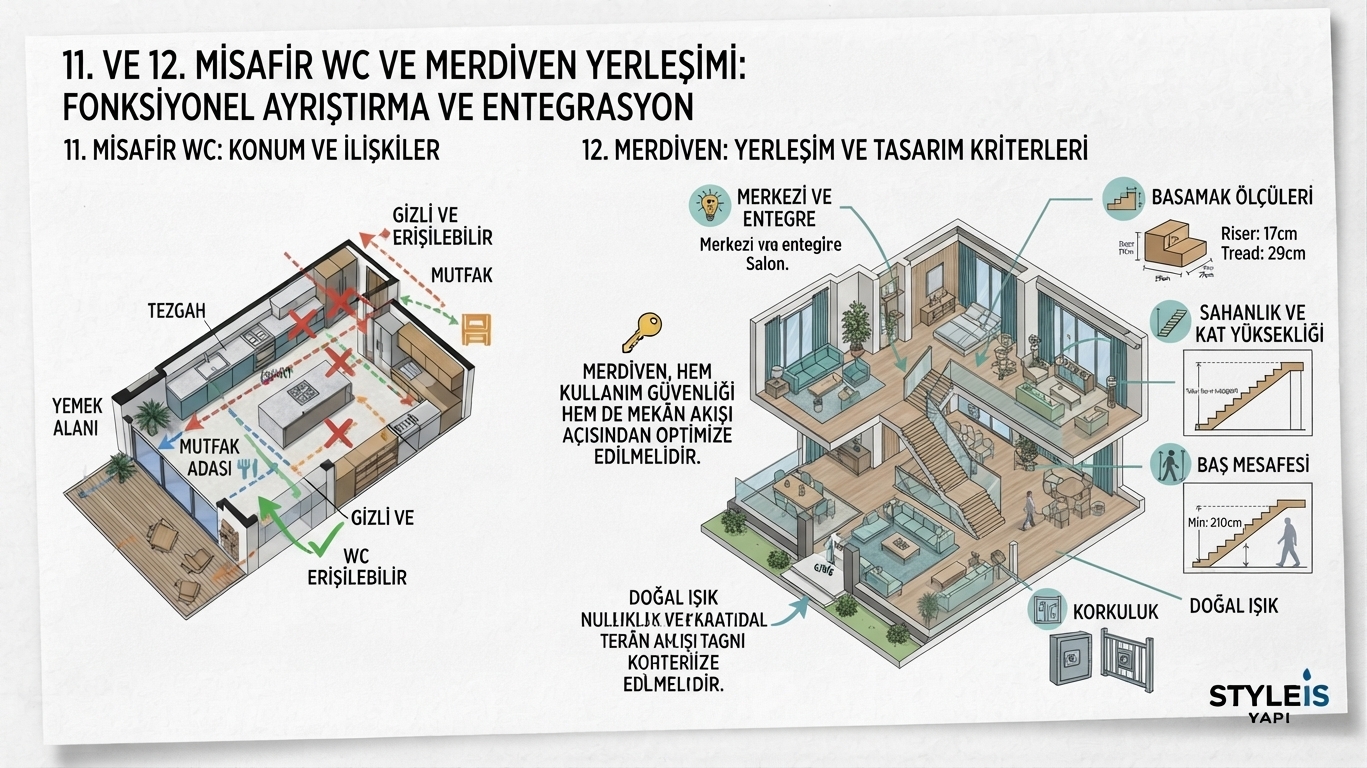

Misafir WC’si genel yaşam alanına yakın olabilir.

Ancak:

• Salonun ana görüş aksında olmaması
• Mutfakla gereksiz şekilde iç içe olmaması
• Kapısının doğrudan yemek alanına bakmaması

gibi konular dikkate alınabilir.

Merdiven kat planının önemli elemanlarından biridir.

Merdiven:

• Merkezi
• Girişe yakın
• Ayrı bir hol içerisinde
• Salonla ilişkili

çözülebilir.

Merdivenin konumu belirlenirken:

• Basamak ölçüleri
• Sahanlık
• Kat yüksekliği
• Baş mesafesi
• Korkuluk
• Doğal ışık

gibi konular değerlendirilmelidir.

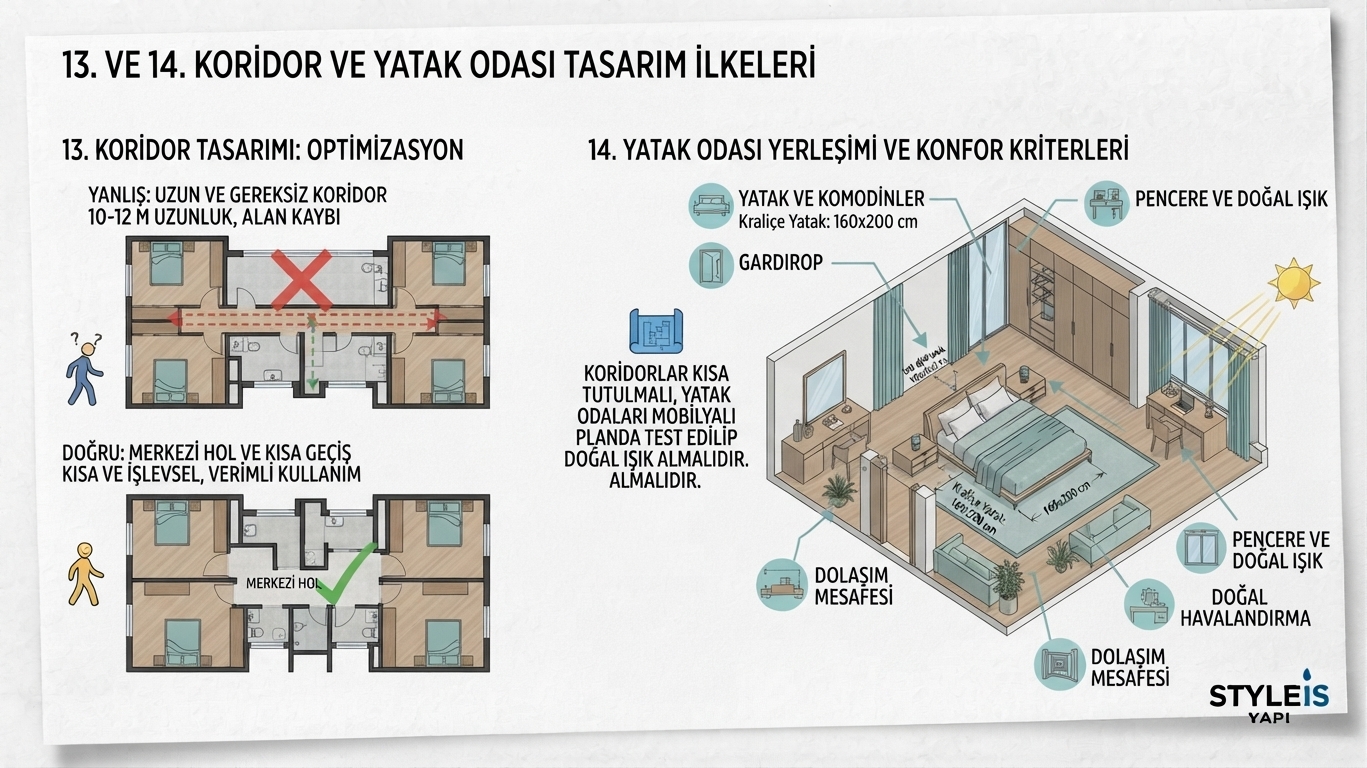

Villa planlarında en sık yapılan hatalardan biri gereğinden uzun koridorlardır.

Örneğin:

❌ 10–12 metrelik gereksiz bir koridor

yerine:

✔ merkezi bir hol ve çevresine yerleşen odalar

daha verimli olabilir.

Koridor:

Yatak odalarında:

• Yatak
• Gardırop
• Komodin
• Çalışma masası
• Pencere

yerleşimi düşünülür.

Yatak odasının sadece duvar ölçüsü değil, mobilya yerleşimi de kontrol edilir.

Doğal ışık ve havalandırma da dikkate alınır.

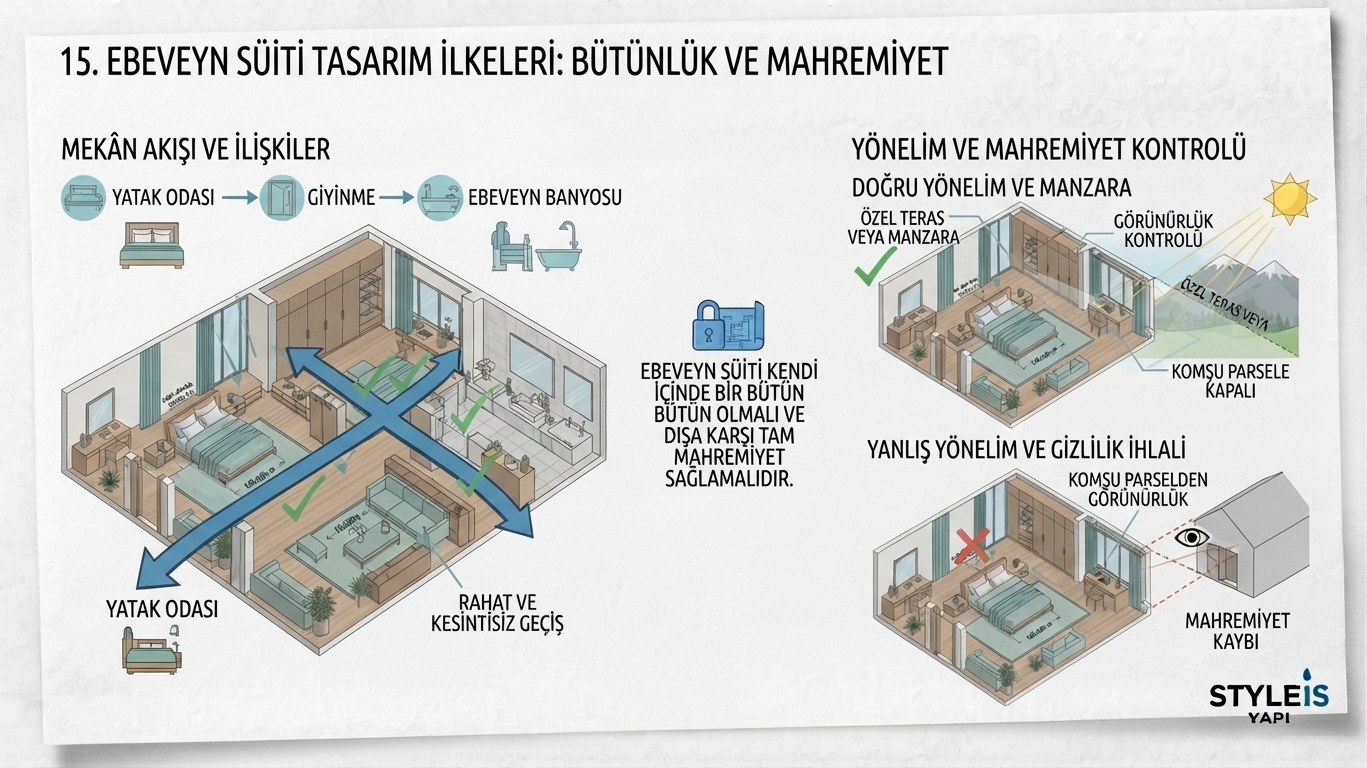

Ebeveyn süiti mümkün olduğunca bütün olarak tasarlanır:

Yatak odası → Giyinme → Banyo

Bu alanlar arasındaki geçiş rahat olmalıdır.

Ebeveyn odası manzaraya veya özel terasa yönlendirilebilir.

Ancak komşu parsellerden görünürlük ve mahremiyet kontrol edilmelidir.

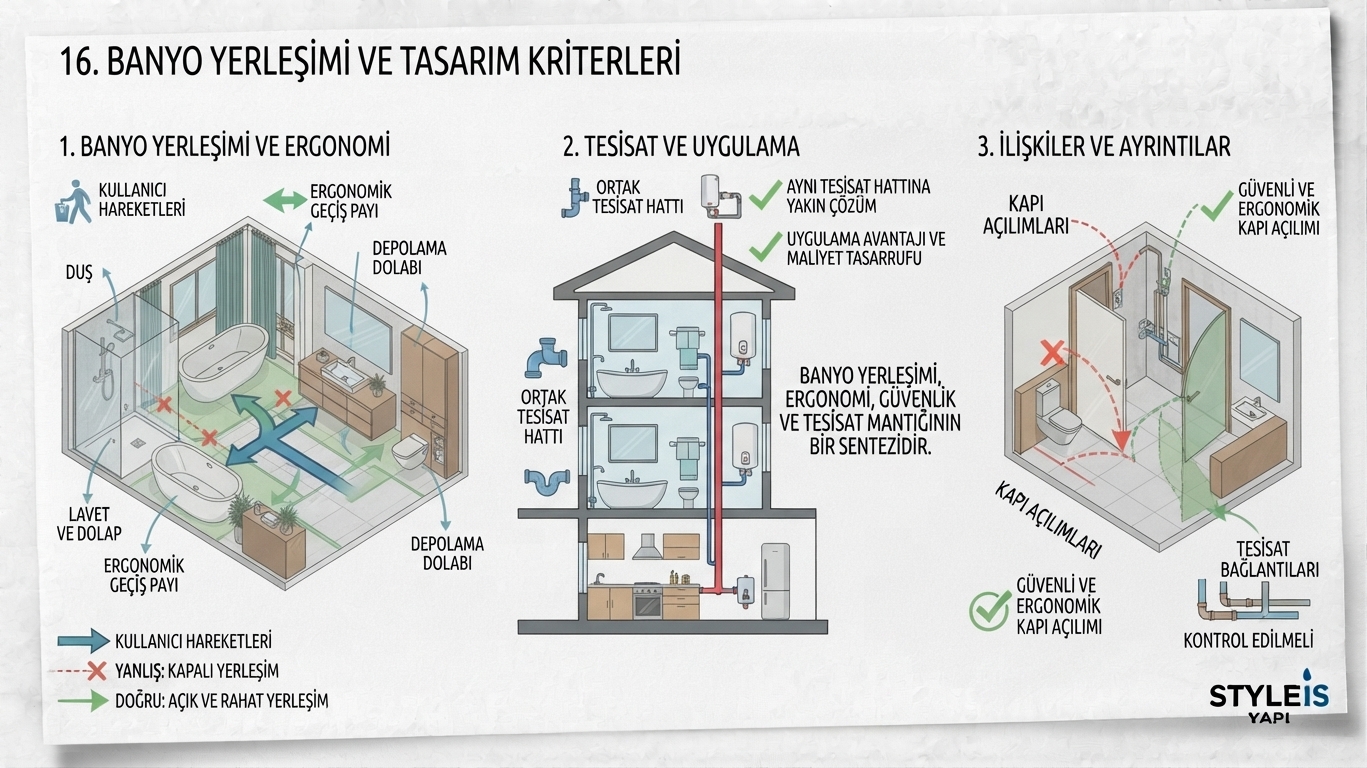

Banyolarda:

• Duş
• Küvet
• Lavabo
• WC
• Dolap

yerleşimleri düşünülür.

Kapı açılımları, kullanıcı hareketleri ve tesisat bağlantıları kontrol edilmelidir.

Birden fazla ıslak hacmin aynı tesisat hattına yakın çözülmesi uygulama açısından avantaj sağlayabilir.

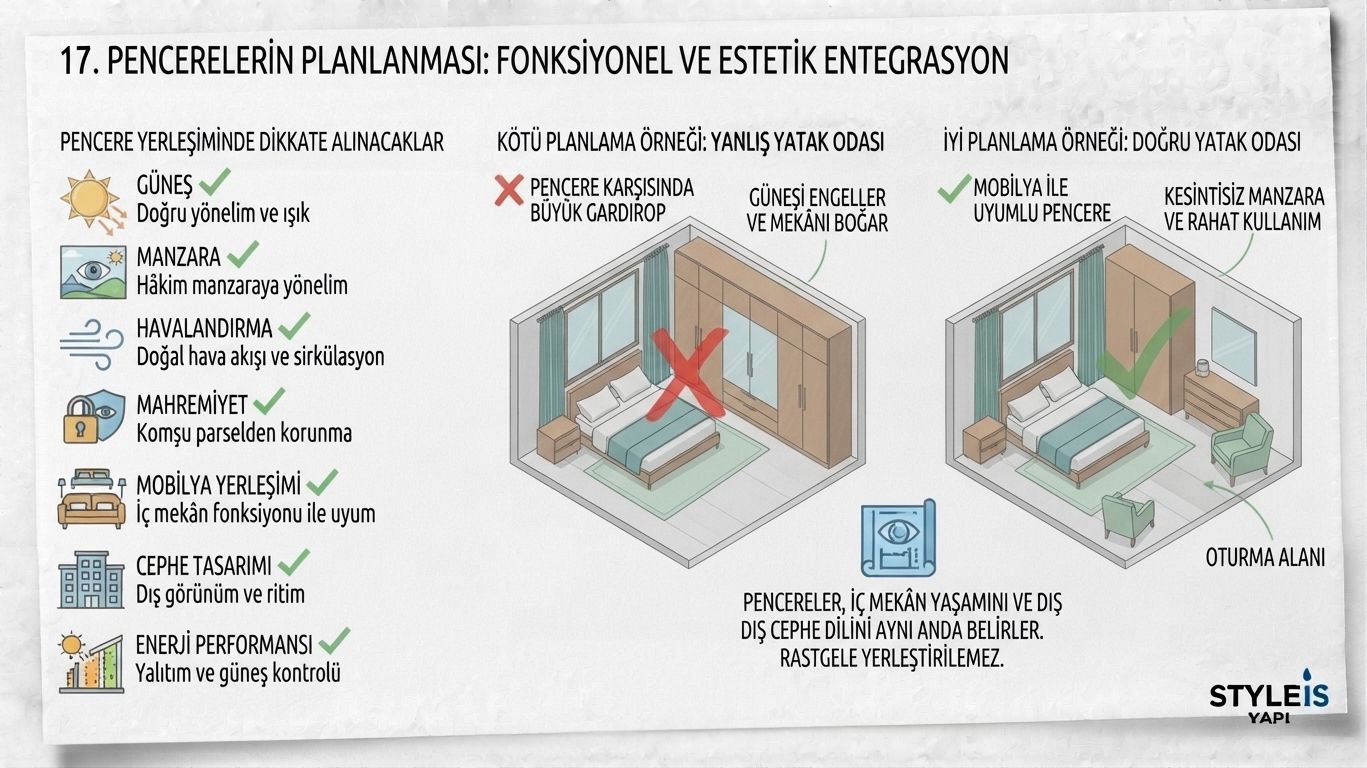

Pencere konumları rastgele belirlenmemelidir.

Dikkate alınacaklar:

☑ Güneş
☑ Manzara
☑ Havalandırma
☑ Mahremiyet
☑ Mobilya yerleşimi
☑ Cephe tasarımı
☑ Enerji performansı

Örneğin yatak odasında pencerenin tam karşısına büyük bir gardırop koymak doğru planlama değildir.

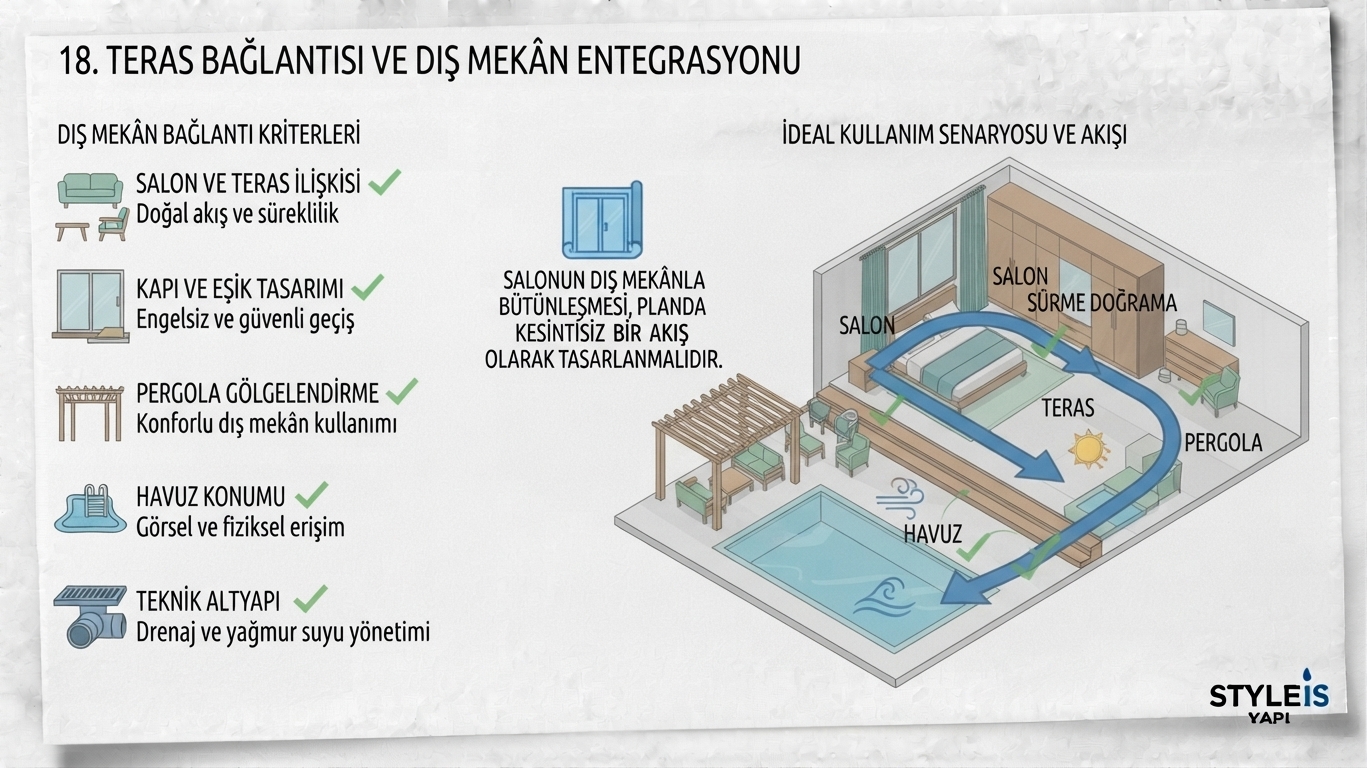

Salonun dış mekanla ilişkisi plan üzerinde açıkça görülmelidir.

Örneğin:

Salon

↓

Sürme doğrama

↓

Teras

↓

Pergola

↓

Havuz

şeklinde bir kullanım senaryosu oluşturulabilir.

Burada kapı genişliği, eşik, drenaj ve yağmur suyu gibi teknik konular da ilerleyen aşamalarda çözülecektir.

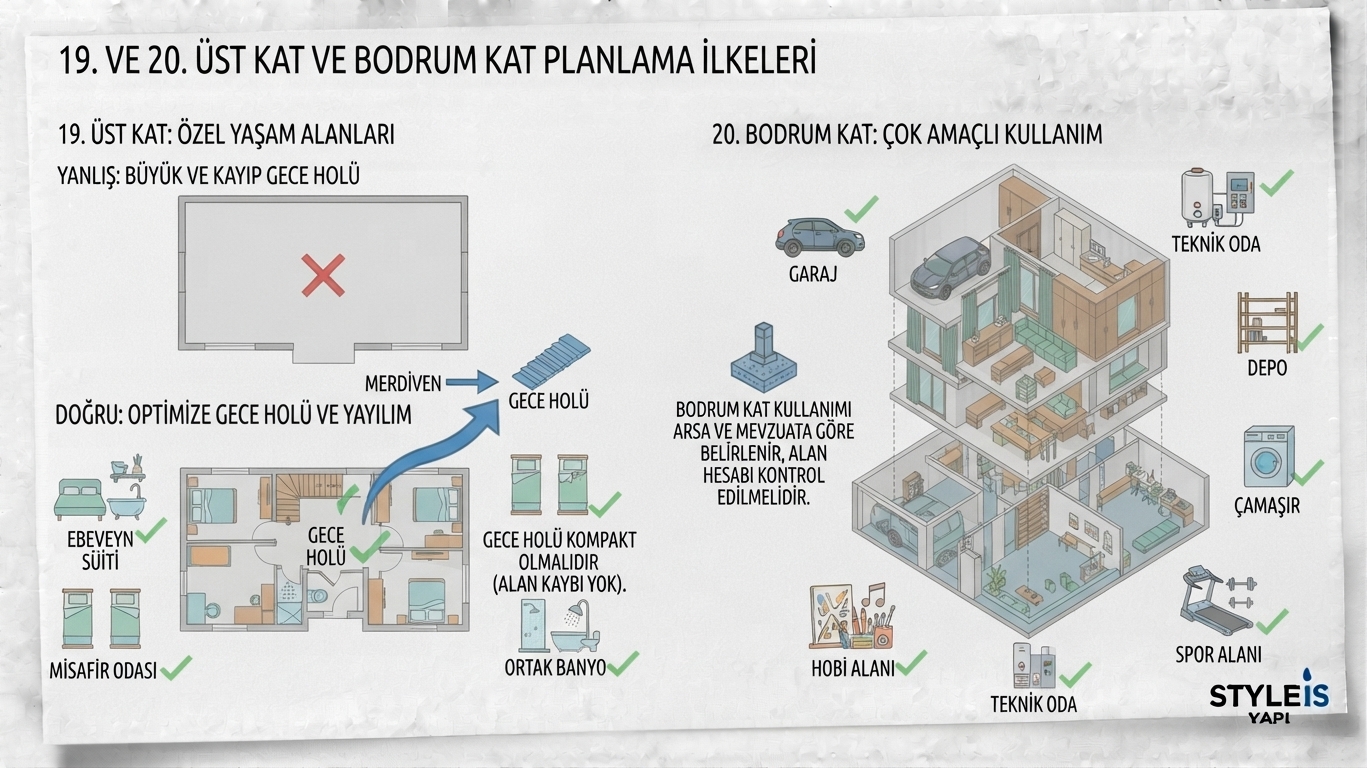

Üst katta genellikle özel yaşam alanları çözülebilir.

Örnek:

Merdiven → Gece holü

ve çevresinde:

• Ebeveyn süiti
• Çocuk odası
• Misafir odası
• Ortak banyo

yerleştirilebilir. Gece holünün gereğinden fazla büyütülmemesi önemlidir.

Arsa ve proje koşullarına göre bodrum kat:

• Garaj
• Teknik oda
• Depo
• Çamaşır
• Hobi alanı
• Spor alanı

için kullanılabilir. Ancak bodrumun yapılaşma ve alan hesabındaki durumu, ilgili mevzuat ve plan notlarına göre ayrıca kontrol edilmelidir.

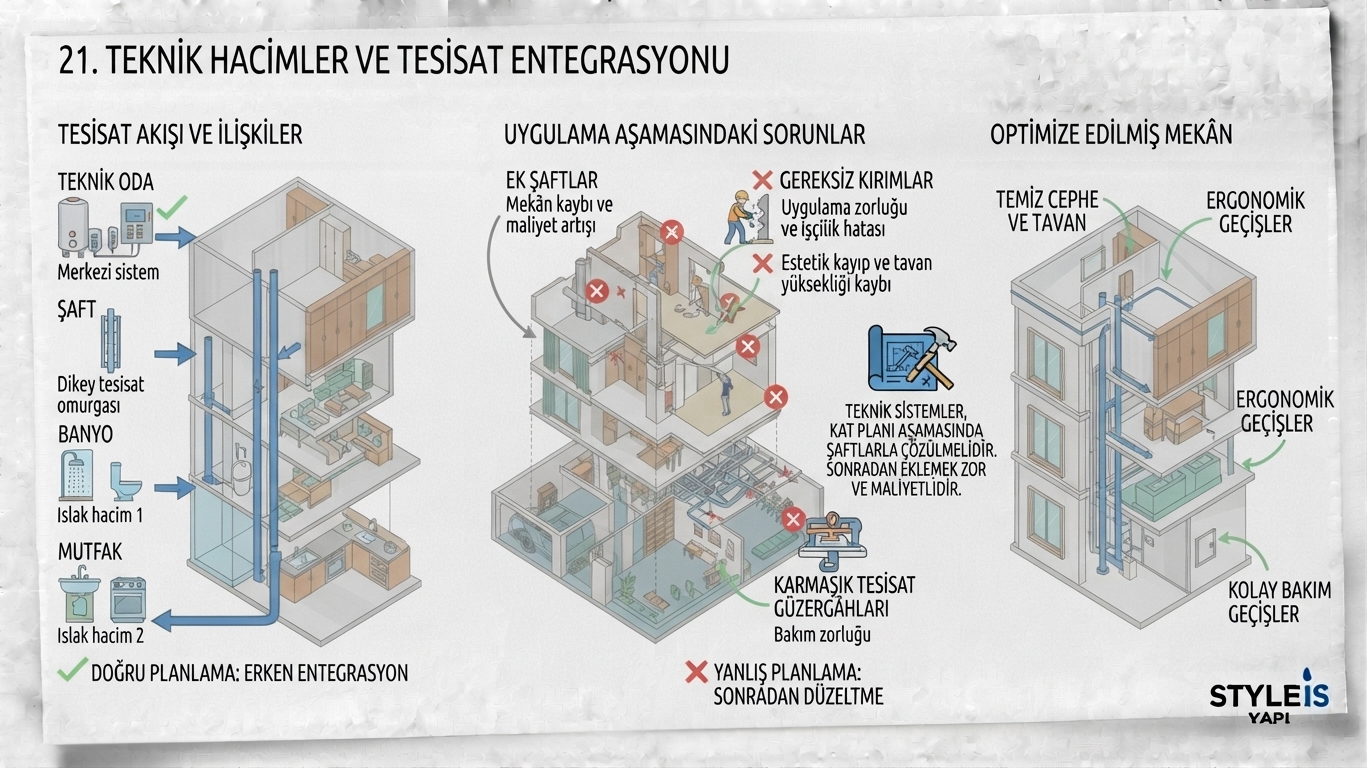

Kat planı çizilirken teknik sistemler unutulmamalıdır.

Örneğin:

Teknik oda → Şaft → Banyo → Mutfak

arasında tesisat ilişkisi kurulabilir.

Bu yapılmazsa uygulama aşamasında:

• Tesisat güzergâhları
• Asma tavanlar
• Ek şaftlar
• Gereksiz kırımlar

ortaya çıkabilir.

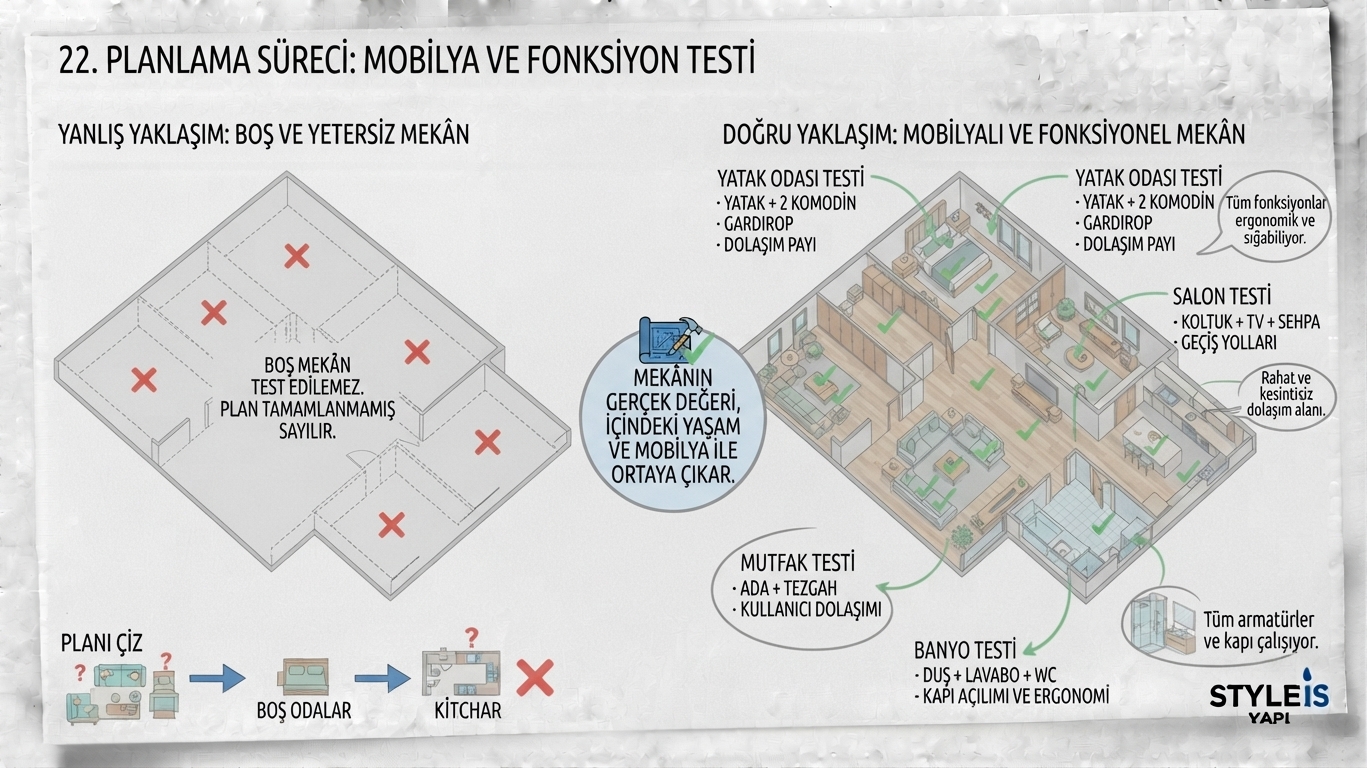

Planın son kontrolünde her mekan mobilya ile test edilir.

Örneğin yatak odasında:

Yatak + iki komodin + gardırop + dolaşım

sığabiliyor mu?

Salonda:

Koltuk + TV + sehpa + geçiş

rahat mı?

Mutfakta: Ada + tezgah + kullanıcı dolaşımı yeterli mi?

Bu test yapılmadan plan tamamlanmış kabul edilmemelidir.

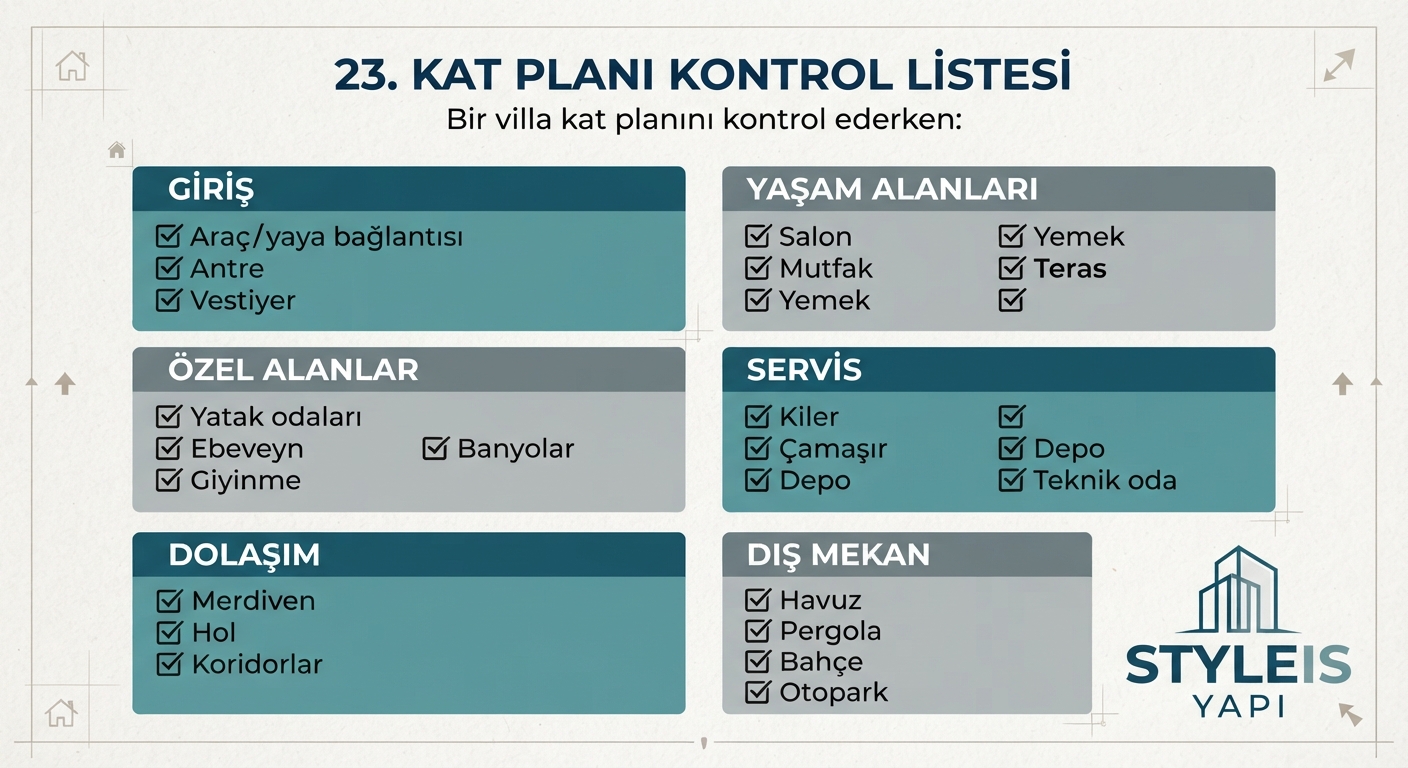

Bir villa kat planını kontrol ederken:

Giriş

☑ Araç/yaya bağlantısı
☑ Antre
☑ Vestiyer

Yaşam alanları

☑ Salon
☑ Mutfak
☑ Yemek
☑ Teras

Özel alanlar

☑ Yatak odaları
☑ Ebeveyn
☑ Giyinme
☑ Banyolar

Servis

☑ Kiler
☑ Çamaşır
☑ Depo
☑ Teknik oda

Dolaşım

☑ Merdiven
☑ Hol
☑ Koridorlar

Dış mekan

☑ Havuz
☑ Pergola
☑ Bahçe
☑ Otopark

kontrol edilir.

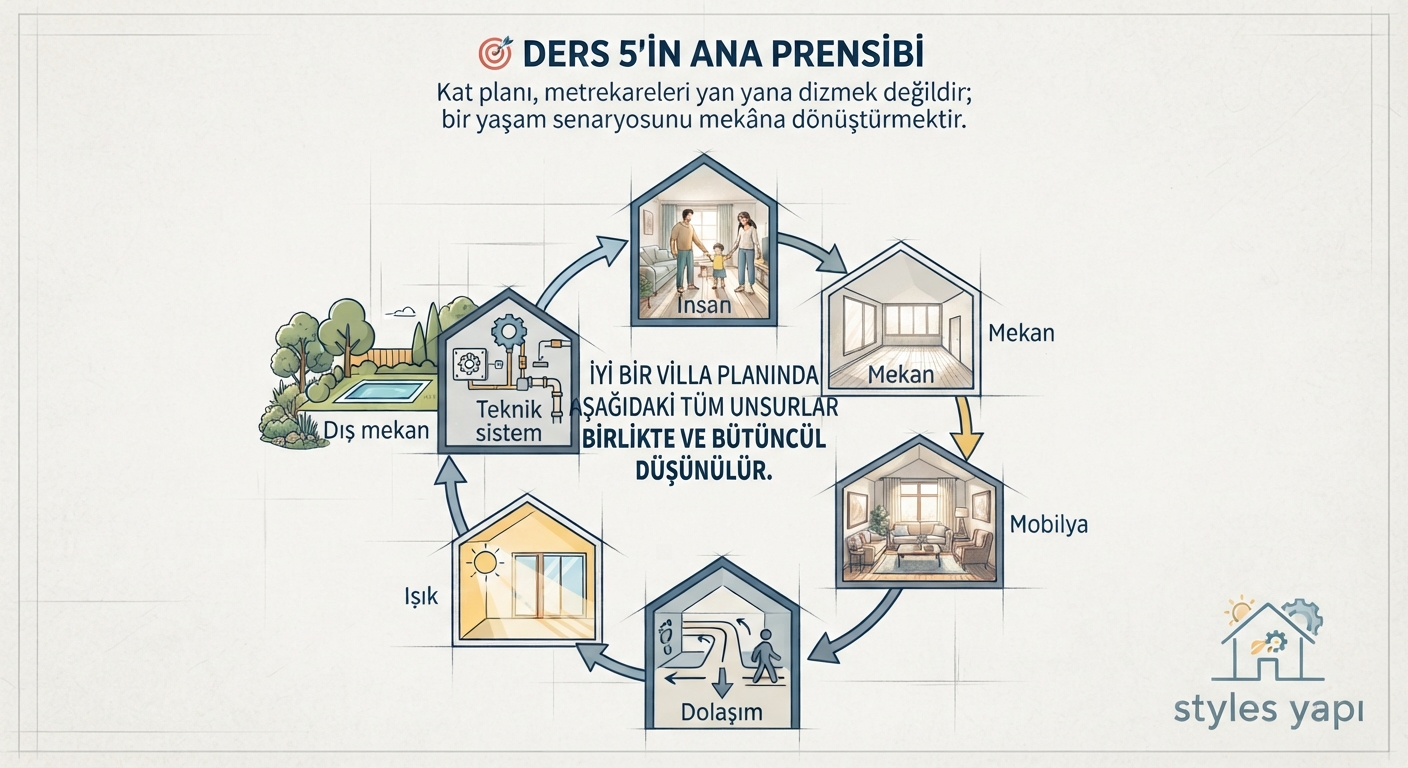

🎯 DERS 5’İN ANA PRENSİBİ

İyi bir villa planında: İnsan → Mekan → Mobilya → Dolaşım → Işık → Dış mekan → Teknik sistem birlikte düşünülür.
